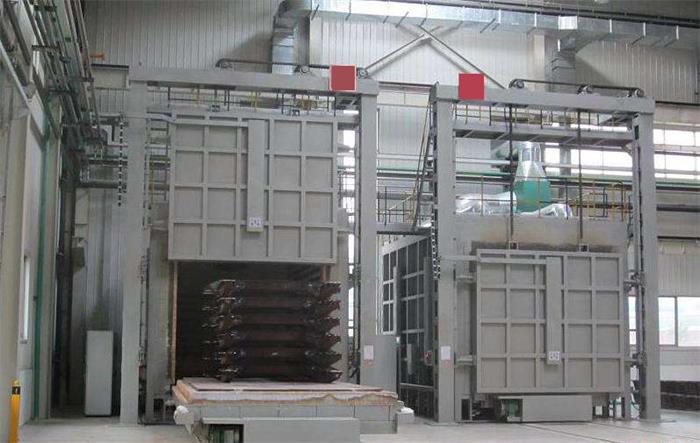

臺車式強熱風循環爐的結構簡介

        臺車式強熱風循環爐主要由加熱爐體、加熱元件、強熱風循環機組、爐門及其升降機構、臺車及其驅動機構、電氣控制系統等幾部分組成。以下是各組件的結構分解:

        主爐體:由爐殼、爐襯組成

        爐殼采用型鋼作框架，內覆優質鋼板焊接成型，各部焊接要求牢固可靠。爐頂內襯板采用耐熱鋼板成型。

        電爐保溫材料為全纖維結構，保溫性能好、吸熱量少、使用壽命長。（該爐襯結構分兩種：1為全纖維結構、2為磚混結構。用戶可根據各自的實際情況選用。本案是磚混結構式。）

        磚混結構爐襯：將耐火纖維壓制成型，用專用的不銹鋼鉚固件鑼釘牢固地固定在爐殼的鋼架上。左、右、后內側爐墻采用0.6超輕質漂珠磚砌筑，爐門口用4mm不銹鋼板制作，頂襯用優質纖維氈壓制成型固定在爐頂鋼架上，內復不銹鋼板與導風系統相匹配。(這樣絕對避免老化后的全纖維飛濺而污染工作壞境)

        加熱元件：采用先進的掛幫結構,均布爐墻兩側。

        采用0Cr25Al5鐵鉻合金帶,繞制成波紋狀，固定在爐側墻面的耐熱鋼掛鉤上。全爐分三段按功率布置設計分布，使其熱量通過熱風循環風機,無阻礙地將熱量均勻帶入爐膛內,對工件進行加熱處理。

        強熱風循環機組：由熱風循環風機、耐熱不銹鋼導風系統組成。

        為使?fàn)t內溫度均勻，該爐設置四套大功率強熱風循環風機，每套風機風量≥22000 m3/h，風壓大于920pa，該風機采用耐熱不銹鋼制作成型，由張家港專業風機廠生產，整機均進行：動、靜平衡測試，運轉穩定可靠。

        電爐各區風機在爐頂設有獨立的導風系統，使熱風能按導風板分配位置，進入電爐兩側的導風通道內，使熱量均勻進入爐膛內，再通過各吸風口吸入爐頂，在循環風機的作用下，使?fàn)t內空氣不間斷地進行往復循環。

        爐頂、爐側擋風板均為耐熱不銹鋼板制作成型，兩側擋風板進行折彎加工成型，為可拆卸型，方便更換、檢查加熱元件的工作狀況。

        導風系統的不銹鋼板與爐殼爐襯的固定鋼架相連接，牢固、安全、可靠。

        臺車：由殼體、爐襯、爐底板、工件擱架、加熱元件組成

        殼體采用重型工字鋼、槽鋼焊接作底座，車體用鋼板焊接成型。

        臺車爐 襯采用耐火磚砌筑，承重部位和易碰撞部位采用重質耐火磚砌筑。保溫層采用石棉板、硅藻土保溫磚復合結構。臺車砌筑時根據用戶裝載方式和要求，臺車上設計有耐熱鑄件擱架座鐵，工件均安放在擱架上，同時使熱風能從工件下部循環，使工件受熱均勻，并不損壞爐磚。

        臺車與爐體密封為二道，一道為耐火纖維軟密封，一道為迷宮式密封，可絕對保證不散熱。
