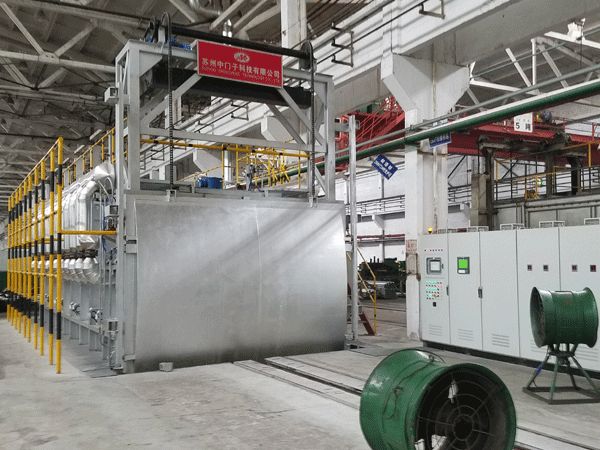

方形和圓形鋁合金淬火爐 設備的主體結構由爐底支架、加熱爐設計公司主體、移動式淬火槽車、通風機構、料筐提升機構和電氣（溫度）控制件組成。

       臺車式鋁合金淬火爐 的底部支架與型鋼鉚接，用于放置爐體。加熱爐體主要由爐殼、爐襯、爐門、爐門傳動機構和加熱元件組成。殼體采用型鋼和轉錄鋼板鉚接成圓柱形，殼體轉錄鋼板外壁厚4mm，結構牢固可靠，整體強度好，不易變形，心形平整明亮。爐襯為全纖維結構（山東魯陽股份有限公司），采用耐火纖維層壓成型，壓縮密度為~220kg/m3，爐襯厚度為240mm，采用此步驟制作，氣密性好，牢固存在，培養不方便，使用壽命長，節能動機好，爐體重量輕，使用方便爐小的優點，福建外語協會的圍欄和溫升。爐體下部的門裝置采用型鋼與仿形鋼板鉚接成型，填充耐火纖維，為軟隔音，通過行走輪用在上部的軌道上支撐。爐門與爐體的密封采用斜面機構（即爐門運行到爐體下部時，斜面機構隨爐門的密封動作而上升），爐門與爐體采用軟密封，密封動機良好。爐門開關能量為電動（電機為常州市惠邦傳動機械廠生產的擺線加速機）。爐門開關機構由加速機、鏈條鏈輪、鋼絲繩、繩輪等組成。

       加熱元件分布在爐膛四壁，采用Cr20Ni80鎳鉻合金絲，做成波紋狀，采用高鋁瓷絲掛在爐膛周圍的耐火纖維上，采用新型陶瓷絲掛形式，不會產生短路現場，更換維修比較不方便。

       移動淬火槽車由加料站、淬火槽、槽車移動機構和加熱管組成。移動罐平板車整體框架采用型鋼鉚接，上料站用于使用上料筐，上料站設置定位裝置。淬火罐采用仿形鋼板鉚接，罐體不發生變形和滲水現象，并設有水位溢流口、進水口、排污口等，槽車的移動主要由擺線針輪加速器和移動行走輪實現。具有行走顛簸、操作不便等優點，加料、卸料、裝車站安裝有限。水箱本體上設有加熱管，用于加熱淬火液。

       通風組織由爐體頂部的熱循環風機和爐內的不銹鋼擋風板形成導風碎片，使?fàn)t內熱量均勻。電爐的通風機與加熱元件相連，即只有當通風機接通電源后，加熱元件才能恢復工作，以保證加熱元件在通風循環的條件下工作。

       提籃機構由電動卷揚機、吊環鏈、滑輪組、提籃等組成，卷揚機采用無錫光緒工程機械有限公司生產的快速電控卷揚機，勻速繩速達24m/min，電機功率7.5KW，可使物料提籃進入水中一個非常臨時的時間，以確保工件的熱解決。絞車為點動控制，帶自鎖裝置，可停留在任何位置。考慮到爐內熱量大，采用16MN吊環鏈，滑輪組布置在爐體上部，料筐采用圓鋼加工鉚接而成，結構牢固，形狀不變。壓力升高時，料筐懸掛在爐旁。吊籃的提升機構和爐門的機構是相通的，即只有在爐門完全打開的情況下（此時加熱元件的電源已被主動切斷），提升機構才能恢復電源運行。相反，推廣組織在pl中沒有起色。
